[ PX4 ] SITL(Software-in-the-loop) with MATLAB Simulink





1. PX4 펌웨어



PX4 펌웨어 다운로드

$ git clone https://github.com/PX4/PX4-Autopilot.git
$ cd PX4-Autopilot/
$ git checkout v1.14.0 -f
$ git log
$ git submodule update --init --recursive





펌웨어 빌드

$ make px4_sitl_default

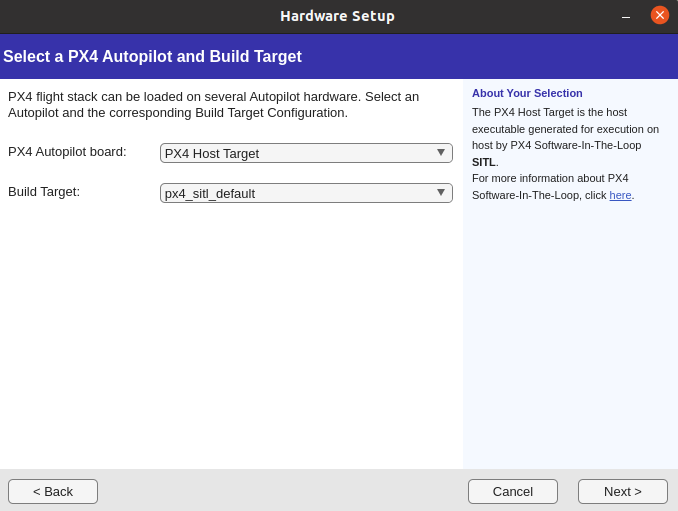

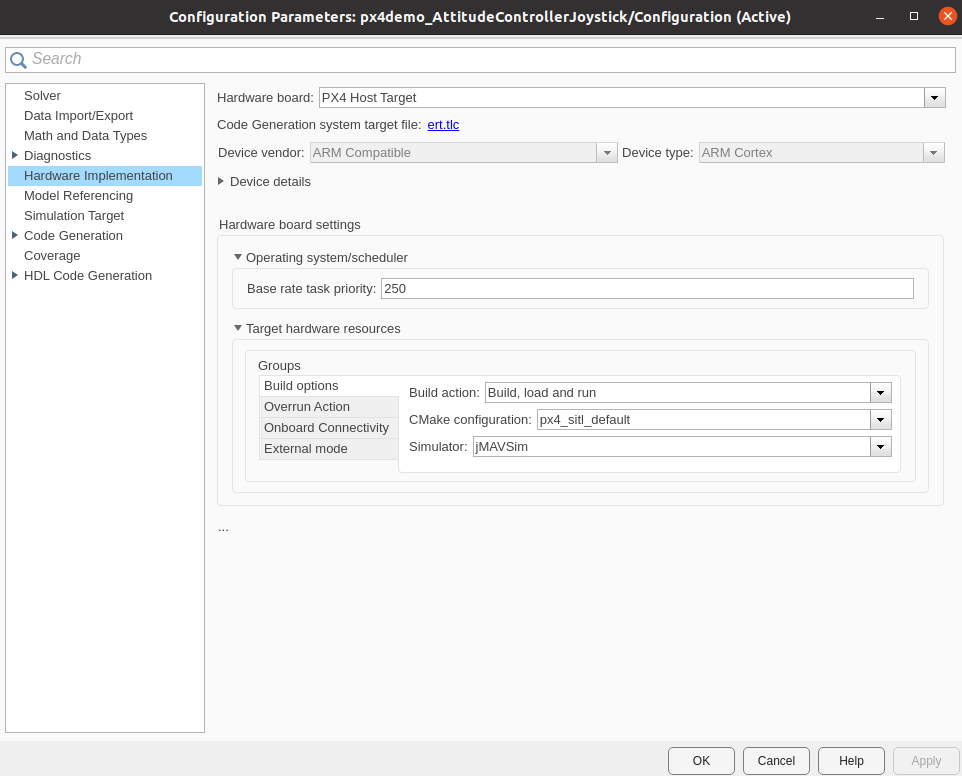

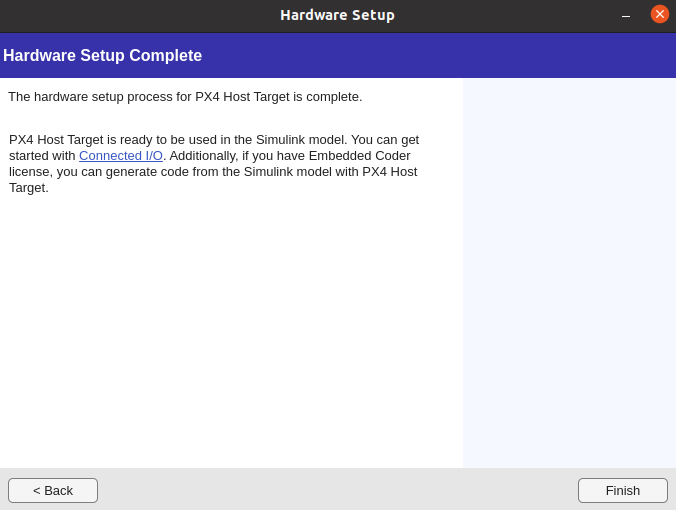

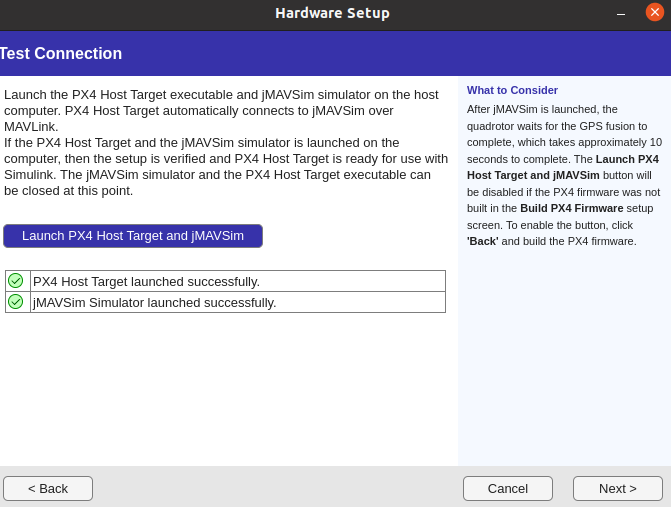

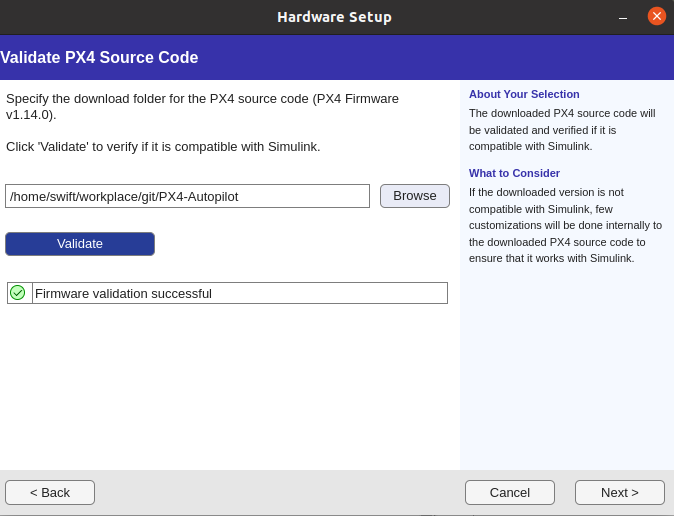

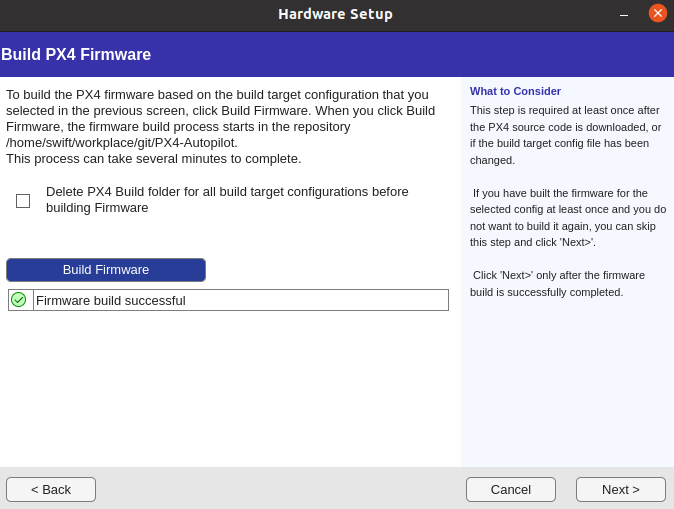

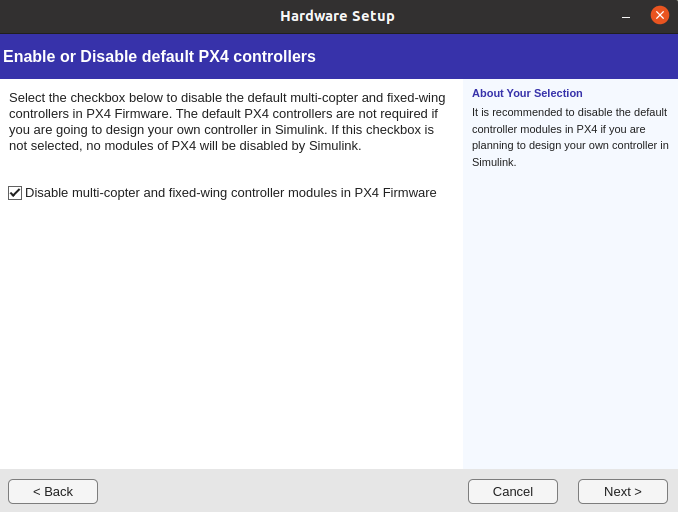

2. Simulink  Hardware 설정































2. QGC 설정









3. Simulation 실행

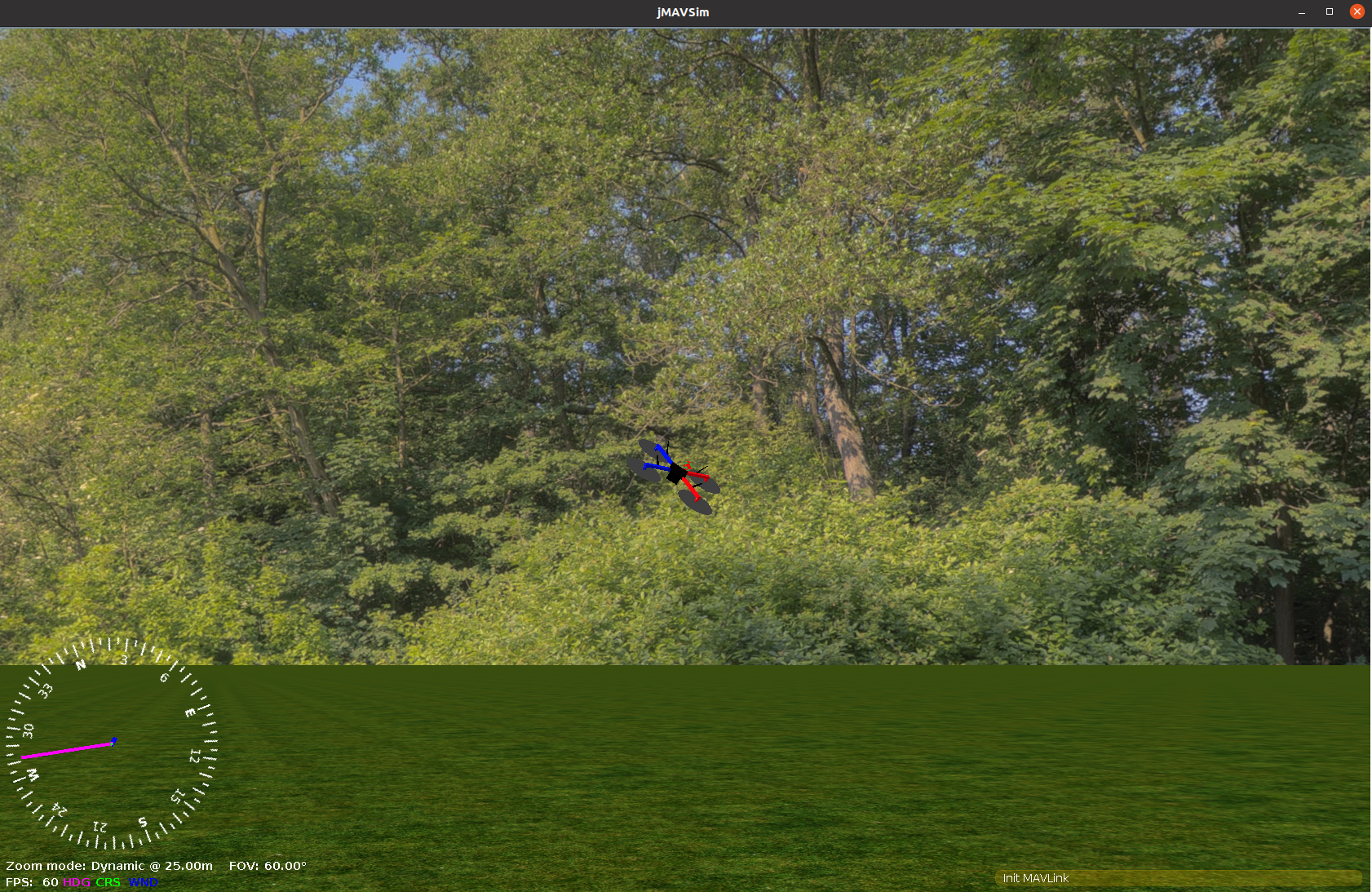

1) JMAVSIM

- 시리얼포트는 dmesg로 사전에 어디로 연결되어 있는지 확인하여 명령어를 입력한다.

$ ./Tools/simulation/jmavsim/jmavsim_run.sh -q -s -d /dev/ttyACM0 -b 921600 -r 250







2) Gazebo



가제보 SITL 빌드

$ DONT_RUN=1 make px4_sitl_default gazebo-classic





가제보 환경설정

$ source Tools/simulation/gazebo-classic/setup_gazebo.bash $(pwd) $(pwd)/build/px4_sitl_default





가제보 실행

$ gazebo Tools/simulation/gazebo-classic/sitl_gazebo-classic/worlds/hitl_iris.world
