[아두이노 기초교육] 아두이노 소개

1. 아두이노란?

1) 오픈소스기반 마이크로 컨트롤러



2) 종류

- 우노(UNO): 8bit 마이크로 컨트롤러

- 듀(DUE): 32bit 마이크로 컨트롤러, 핀 확장성 좋음

- 트레(TRE): TI사의 32bit 비글본 블랙과 결합

- 윤(YUN): 아두이노에 와이파이 탑재

- 레오나르도: 우노의 CPU변경 버전

- 갈릴레오: 인텔과 아두이노의 합작품, 펜티엄 프로세서 탑재, 아두이노와 핀배열 동일(쉴드 이용가능)



3) 일반인들이나 예술인들이 쉽게 다룰수 있는 프로세싱 및 하드웨어

- 스크래치와 같은 프로그램과 연동(손쉽게 코딩가능)

- 오픈소스 활용이 용이함

- 쉴드(납땜을 하지 않아도 됨),  쉴드 제품



2. 아두이노 우노의 구조

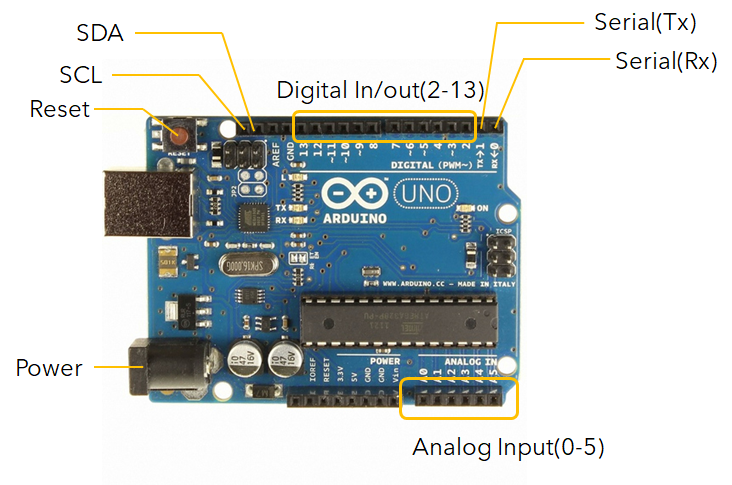

1) 아두이노 우노의 하드웨어 구조

- Hardware Serial

- Hardware I2C

- Digital In/Out(2,3번은 외부 인터럽트용으로도 사용, ~표시는 PWM 출력 기능이 있음)

- Analog Input(0~5)



아두이노 우노의 하드웨어 구조

2) 아두이노 우노의 규격​

Microcontroller	ATmega328
Operating Voltage	5V
Input Voltage (recommended)	7-12V
Input Voltage (limits)	6-20V
Digital I/O Pins	14 (of which 6 provide PWM output)
Analog Input Pins	6
DC Current per I/O Pin	40 mA
DC Current for 3.3V Pin	50mA
Flash Memory	32KB (ATmega328) of which 0.5KB used by bootloader
SRAM	2KB (ATmega328)
EEPROM	1KB (ATmega328)
Clock Speed	16MHz

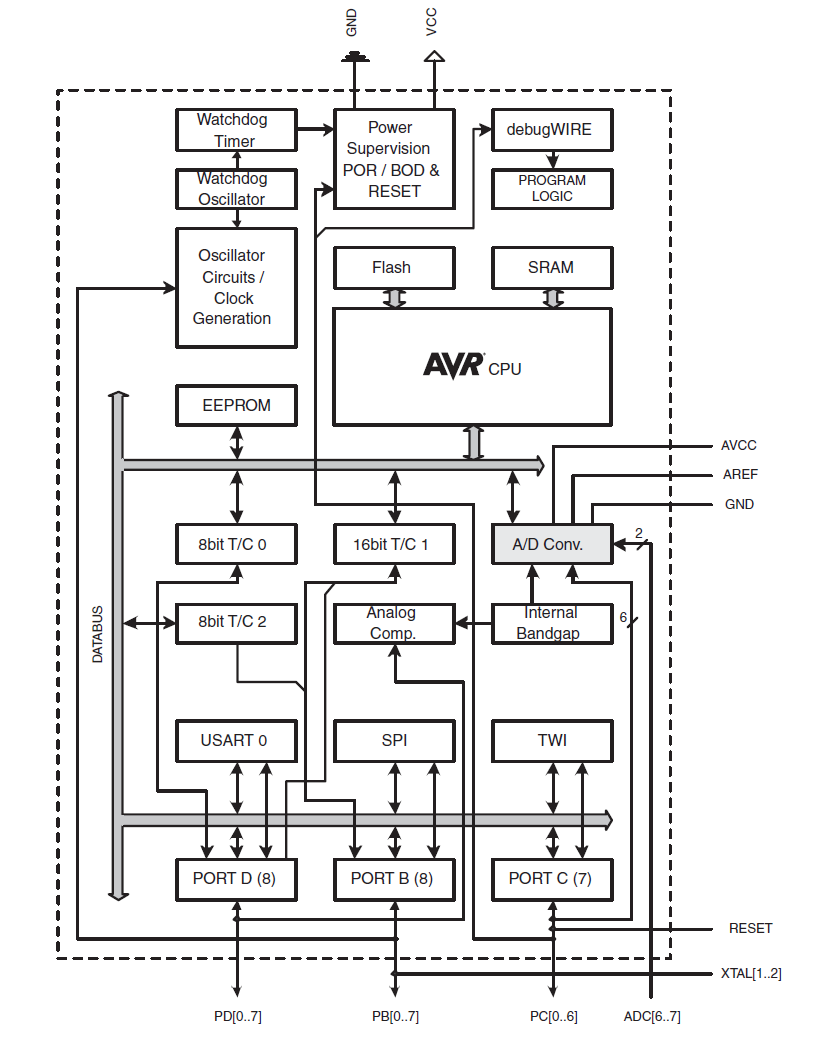

3) 아두이노 우노(ATmega328)의 블럭도





atmel328p.pdf

0.48MB











3. 프로그램 환경설정 (https://swiftcam.tistory.com/94)

- 스케치

- Visual Studio 기반 IDE

- 라이브러리 사용



4. RGB LED 및 7세그먼트 버튼제어

- 디지털 포트제어



5. 부저제어(Active, Passive)

- PWM 제어



6. LCD 모듈 제어, I2C 통신, 시리얼 통신,  SPI 통신

- 통신 프로토콜

- 인터럽트 처리





7. 온도센서, 광센서, 적외선 센서

- 아날로그 신호 입력, A/D 변환



8. 스테핑모터제어, 서보모터제어

- PWM 제어, 아날로그 출력, D/A 변환



9. RTC 모듈제어, 조이스틱제어

- 디지털 신호제어
