[아두이노 기초교육] LED 제어

LED를  제어하기 위한 기초 전자회로에 대해 알아보고 Arduino UNO를 이용하여 내장된 LED를 Push button으로 제어해본다.



1. 회로도 구성

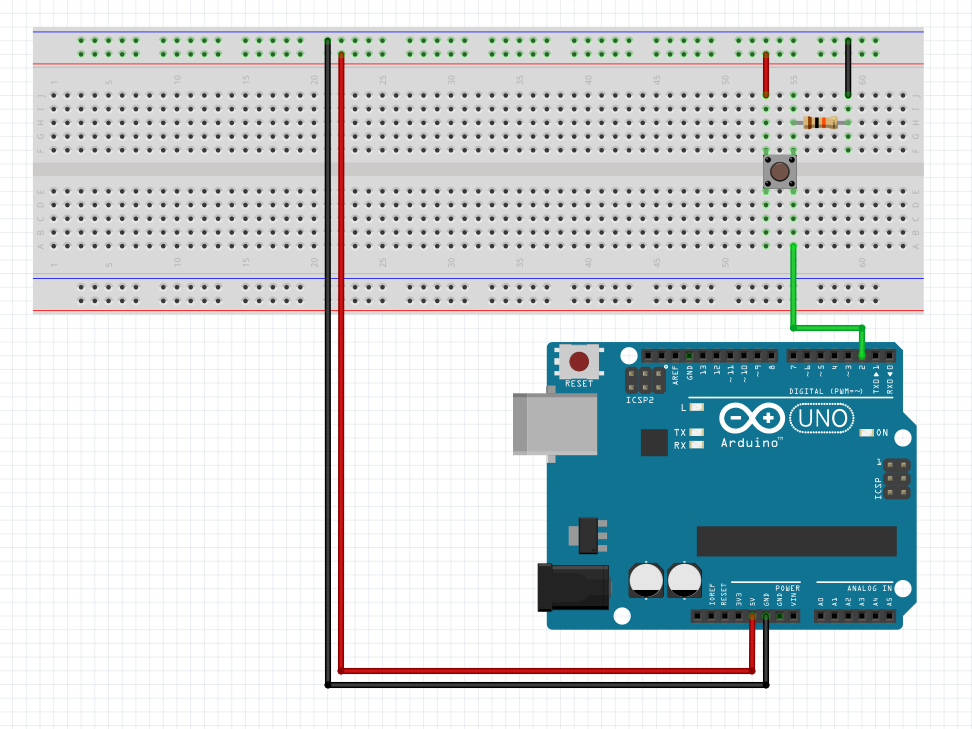

fritzing으로 작성한 브레드보드 구성

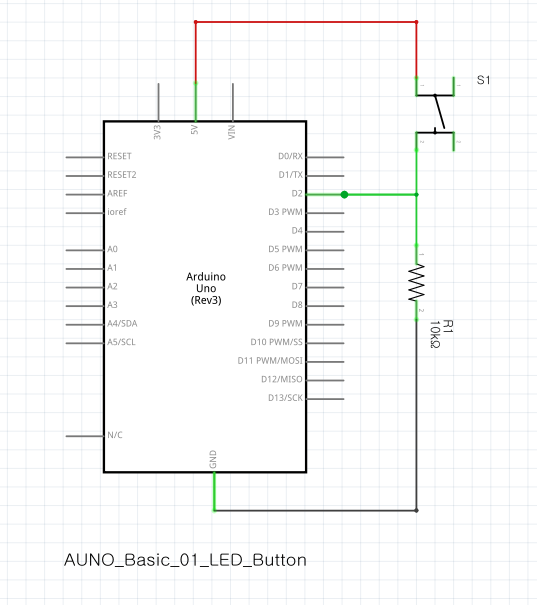

fritzing으로 작성한 Schematic



2. 회로설명

1)  LED

- 전류를 빛으로 변환해주는 반도체 소자

- 극성있음, 다리가 긴쪽이 + (A), 짧은 쪽은 - (K)

- 약 1.7V, 10mA에서 구동됨

- 5V로 구동시 약 330ohm 저항을 사용함(옴의 법칙 이용하여 저항값 계산)



2) 저항

- 전류의 흐름을 제어

- 손실은 열로 발생함

- 일반저항은 5~10% 의 오차, 정밀저항은 약 1%이하의 오차 있음

- 저항값 읽는 법(https://m.blog.naver.com/ansdbtls4067/220625603453)



3) 푸쉬버튼

- 디지털 신호의 입력포트(High, Low, Floating)

- 디지털 입력 포트의 레벨( TTL, CMOS, LVTTL, LVDS ... )

- 풀업 풀다운 회로 연결법(보통 10k의 저항 사용)





3. 소스코드



AUNO_Basic_01_LED_Button.ino

0.00MB





/*****************************************************/ /*  Project   : Arduino Basic Training Course /*  Title     : 01_LED_Button /*  Descript  : LED Blink example with Push Button /*  Platform  : Arduion UNO /*  IDE: Arduino Sketch 1.6/1.8 or vMicro /*  Author    : shlee853 /*  History   : Rev 1.0  2020.01.31  - Initial release   http://www.arduino.cc/en/Tutorial/Button /* /*****************************************************/ const int buttonPin = 2;     // the number of the pushbutton pin const int ledPin =  13;      // the number of the LED pin // variables will change: int buttonState = 0;         // variable for reading the pushbutton status void setup() {   // initialize the LED pin as an output:   pinMode(ledPin, OUTPUT);   // initialize the pushbutton pin as an input:   pinMode(buttonPin, INPUT); } void loop() {   // read the state of the pushbutton value:   buttonState = digitalRead(buttonPin);   // check if the pushbutton is pressed. If it is, the buttonState is HIGH:   if (buttonState == HIGH) {     // turn LED on:     digitalWrite(ledPin, HIGH);   } else {     // turn LED off:     digitalWrite(ledPin, LOW);   } }
