[아두이노 기초] 초음파 센서

초음파 센서의 기초 개념에 대해 살펴보고 초음파 센서를 이용한 거리를 측정해본다.

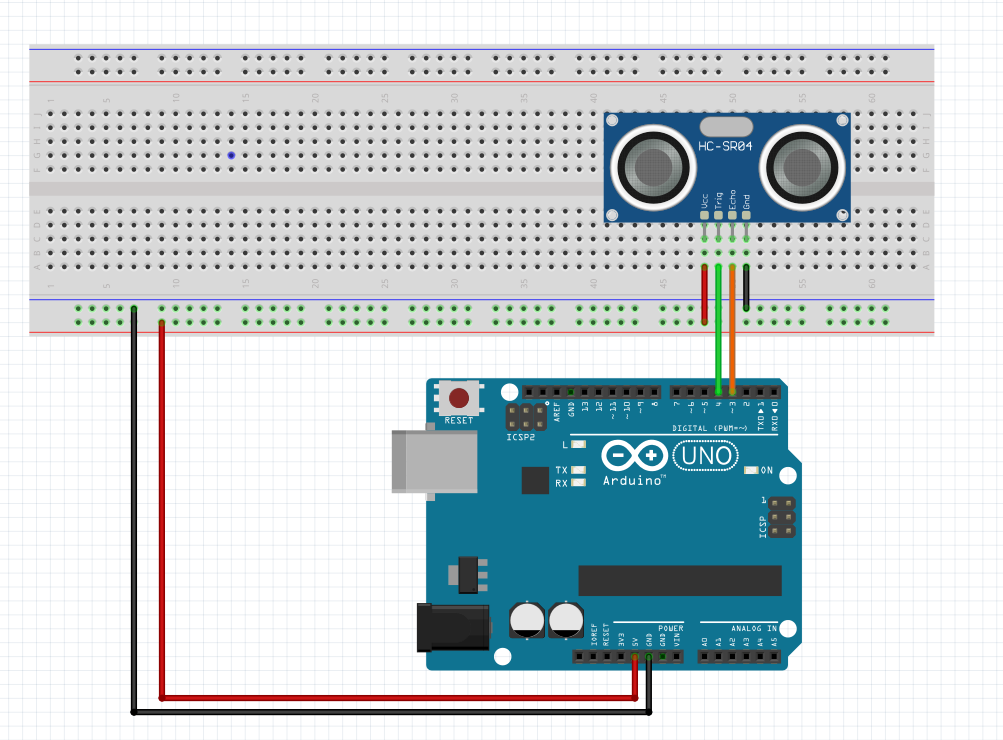

1. 회로도 구성



- HC-SR04 초음파 센서는 신호발생신호인 Trigger와 수신신호인 Echo를 아래와 같이 연결한다.전원은 아두이노의 5V 전원을 연결해서 사용한다.



  TRIG : A4

  ECHO :  A3







2. 기초개념





1) 초음파센서

- 초음파 센서는 초음파를 발사하고 장애물에서 반사된 신호를 수신하여 물체의 형태를 보거나 거리를 측정하는데 사용

- 초음파는 물 속에서 전달이 잘 되는 특성이 있어 잠수함이나 해상 선박에 많이 사용



- 초음파센서의 신호

    Trigger: 초음파 센서에 송신의 시작을 알리는 신호, 10us 펄스폭을 가지는 신호를 초음파 모듈로 보냄

    Echo: 송신 시작에서 반사후 수신된 신호까지의 시간을 펄스 형태의 신호로 발생





HCSR04.pdf

0.08MB











품명	HC-SR04
동작 전압	5V
소모 전류	15mA
동작 주파수	40KHz
측정거리	2~400cm







2) 초음파 센서를 이용한 거리측정

- 초음파 대역은 20kHz이상의 주파수를 말함

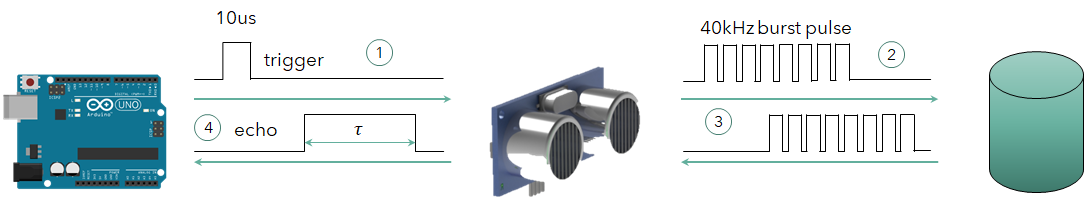

- 초음파 센서의 거리측정 방법

    ① 10us 펄스폭을 가지는 Trigger 신호를 초음파 모듈로 보냄

    ② 초음파 센서는 40Khz 주기의 펄스 8개를 burst 형태로 송신함

    ③ 물체에서 반사된 펄스들이 초음파 센서로 수신됨

    ④ 초음파 센서는 송신부터 수신된 시간에 해당되는 펄스폭을 Echo 신호로 출력함







* 거리 계산하는 방법

- 초음파 센서에서 왕복거리에 해당되는 시간을 알게 되면 음파의 속도는 대략 340m/s이므로 아래 식을 이용하여 거리를 측정할 수 있음

- 초음파 센서가 측정하는 거리는 2~400cm로 짧은 거리만 측정이 가능하므로 속도의 단위를 34000/1000000 cm/us으로 변경할 수 있음











3. 소스코드





AUNO_Basic_08_01_UltraSensor.ino

0.00MB





/*****************************************************/ /*  Project   : Arduino Basic Training Course /*  Title     : 08_UltraSensor /*  Descript  : Range measurement using ultra sensor /*  Platform  : Arduion UNO /*  IDE: Arduino Sketch 1.6/1.8 or vMicro /*  Author    : Imported by Arduino example /*  History   : Rev 1.0  2020.02.11  - Initial release  /* /*****************************************************/ #include  #include  // modify I2C address after finding your I2C address LiquidCrystal_I2C lcd(0x27, 16, 2); #define TRIG_PIN  4  #define ECHO_PIN  3  #define TIME      10 #define USEC_PER_CENTIMETER  2941.17647       // 1000000/340 #define LED_PIN   13 int tau = 0; float Range = 0.0; void setup() {   pinMode(TRIG_PIN, OUTPUT);   pinMode(ECHO_PIN, INPUT);   pinMode(LED_PIN, OUTPUT);   Serial.begin(9600);   lcd.init();   lcd.backlight();   lcd.clear();        lcd.setCursor(0,0);              lcd.print("UltraSensor Test");          } void loop() {   digitalWrite(TRIG_PIN, HIGH);   delayMicroseconds(TIME);   digitalWrite(TRIG_PIN, LOW);   tau   = pulseIn(ECHO_PIN, HIGH);   Range = (float)(tau/USEC_PER_CENTIMETER/2);     Serial.print("Range = "); Serial.print(Range);  Serial.println("m");          lcd.setCursor(0,1);                lcd.print(" Range : +");            lcd.print(Range);            lcd.print("m ");           }
