[아두이노 기초교육] 아두이노 소개

1. 아두이노란?

1) 오픈소스기반 마이크로 컨트롤러



2) 종류

- 우노$UNO$: 8bit 마이크로 컨트롤러

- 듀$DUE$: 32bit 마이크로 컨트롤러, 핀 확장성 좋음

- 트레$TRE$: TI사의 32bit 비글본 블랙과 결합

- 윤$YUN$: 아두이노에 와이파이 탑재

- 레오나르도: 우노의 CPU변경 버전

- 갈릴레오: 인텔과 아두이노의 합작품, 펜티엄 프로세서 탑재, 아두이노와 핀배열 동일$쉴드 이용가능$



3) 일반인들이나 예술인들이 쉽게 다룰수 있는 프로세싱 및 하드웨어

- 스크래치와 같은 프로그램과 연동$손쉽게 코딩가능$

- 오픈소스 활용이 용이함

- 쉴드$납땜을 하지 않아도 됨$,  쉴드 제품



2. 아두이노 우노의 구조



1) 아두이노 우노의 하드웨어 구조

- Hardware Serial

- Hardware I2C

- Digital In/Out(2,3번은 외부 인터럽트용으로도 사용, ~표시는 PWM 출력 기능이 있음)

- Analog Input$0~5$

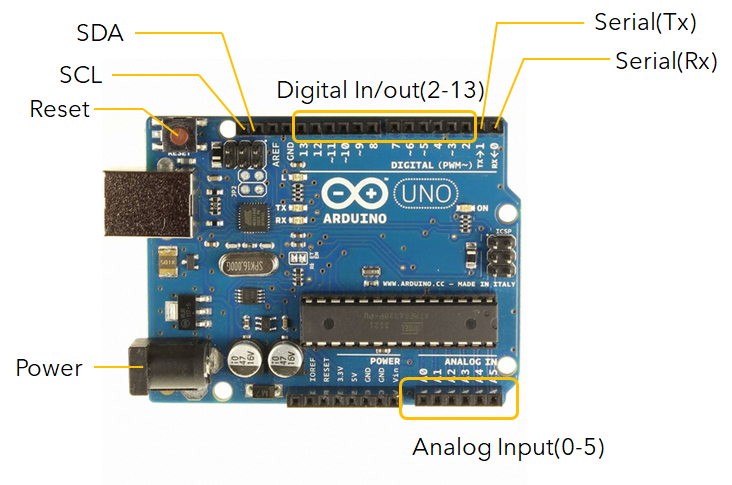

아두이노 우노의 하드웨어 구조

2) 아두이노 우노의 규격​

Microcontroller	ATmega328
Operating Voltage	5V
Input Voltage $recommended$	7-12V
Input Voltage $limits$	6-20V
Digital I/O Pins	14 $of which 6 provide PWM output$
Analog Input Pins	6
DC Current per I/O Pin	40 mA
DC Current for 3.3V Pin	50mA
Flash Memory	32KB $ATmega328$ of which 0.5KB used by bootloader
SRAM	2KB $ATmega328$
EEPROM	1KB $ATmega328$
Clock Speed	16MHz

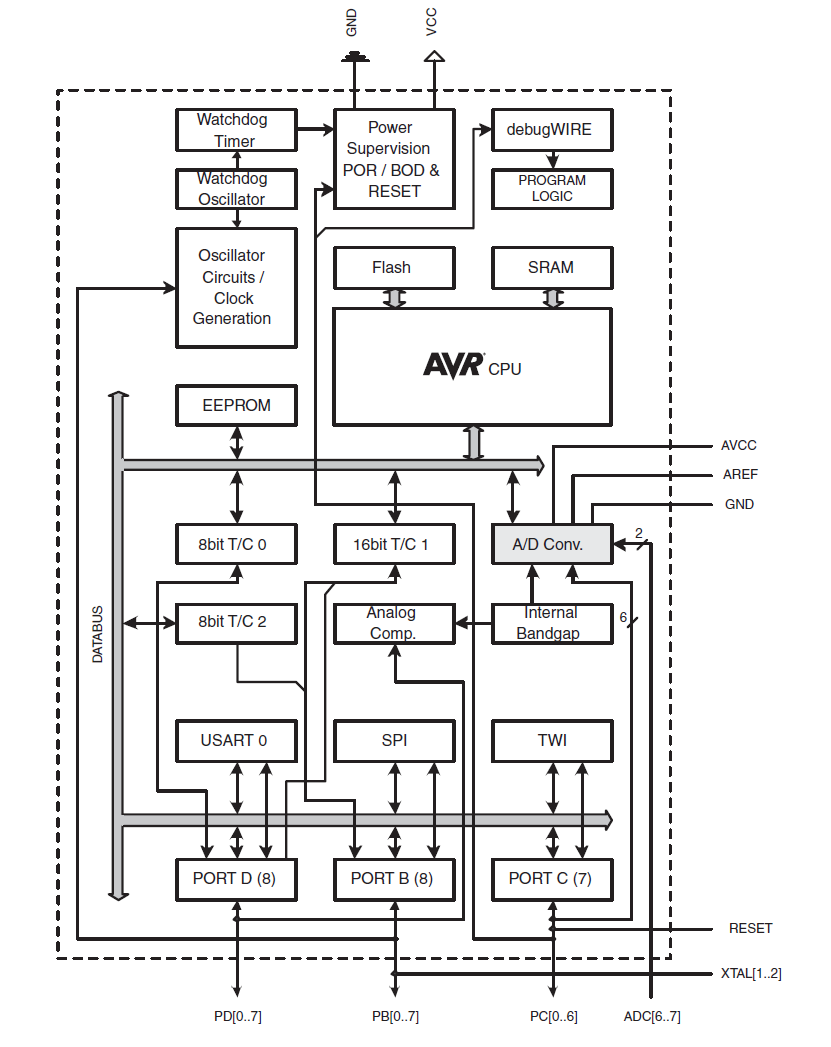

3) 아두이노 우노(ATmega328)의 블럭도





atmel328p.pdf

0.48MB











3. 프로그램 환경설정 (https://swiftcam.tistory.com/94)

- 스케치

- Visual Studio 기반 IDE

- 라이브러리 사용



4. RGB LED 및 7세그먼트 버튼제어

- 디지털 포트제어



5. 부저제어$Active, Passive$

- PWM 제어



6. LCD 모듈 제어, I2C 통신, 시리얼 통신,  SPI 통신

- 통신 프로토콜

- 인터럽트 처리





7. 온도센서, 광센서, 적외선 센서

- 아날로그 신호 입력, A/D 변환



8. 스테핑모터제어, 서보모터제어

- PWM 제어, 아날로그 출력, D/A 변환



9. RTC 모듈제어, 조이스틱제어

- 디지털 신호제어
