카메라 광학계 설계

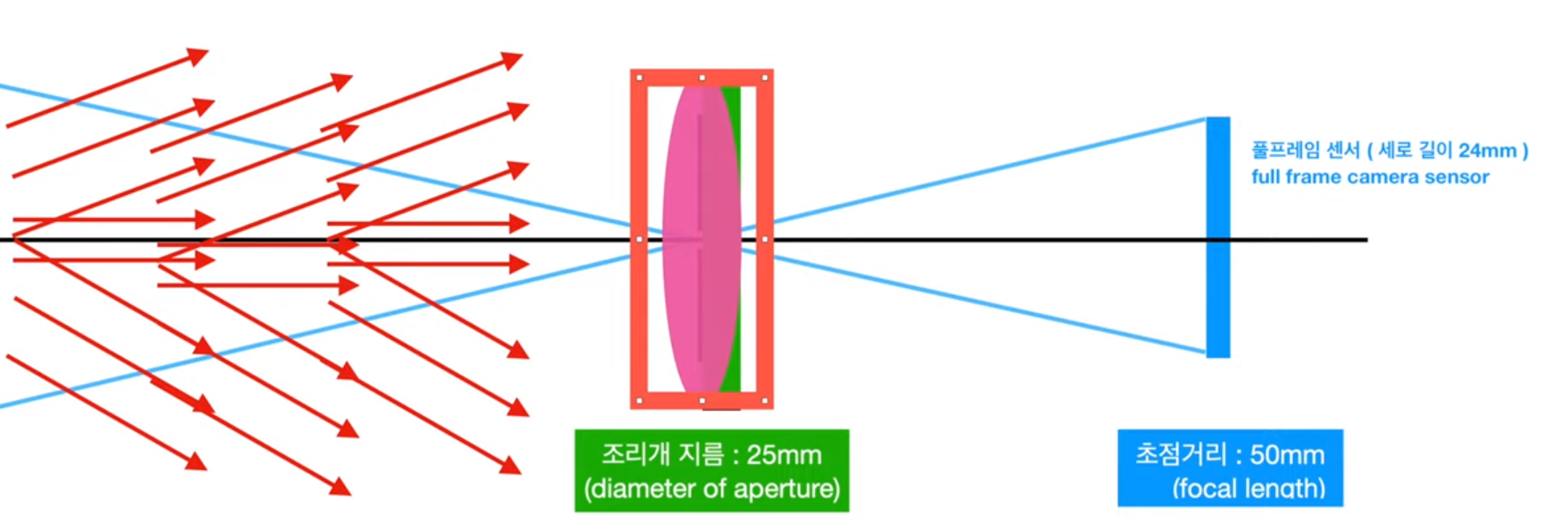

조리개 지름(D)

초점거리(focal length)



조리개 수치: 조리개에 대한 초점거리의 비율 focal length : D = F, fl * 1/F = D

- 대상에 대한 밝기 수치를 나타냄



1) 풀프레임 CCD = 24mm, fl=50mm, D=25mm, F=2.0

2) M4/3 마이크로포서드 = 12mm, fl=25mm, D=25mm, F=1.0

- 두가지 스펙에 대해서 환산화각은 50mm로 동임함, 그리고 환산심도도 f/2.0으로 동일함

- 다만 노출은 fl/1.0으로 달라짐









조리개의 크기에 따라 fl/D= F값이 바뀌게 되며 노출정도도 달라짐, 노출은 면적이므로 제곱에 비례함

이미지센서의 크기가 달라지면 면적이 달라지기는 하지만 면적당 노출은 동일함

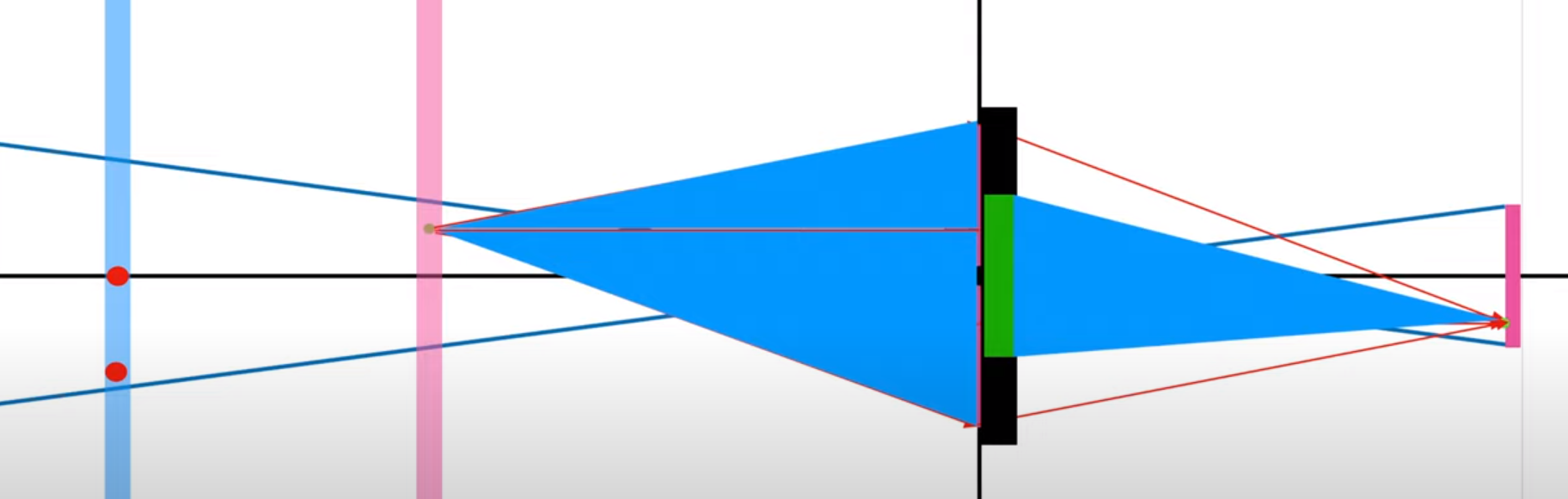

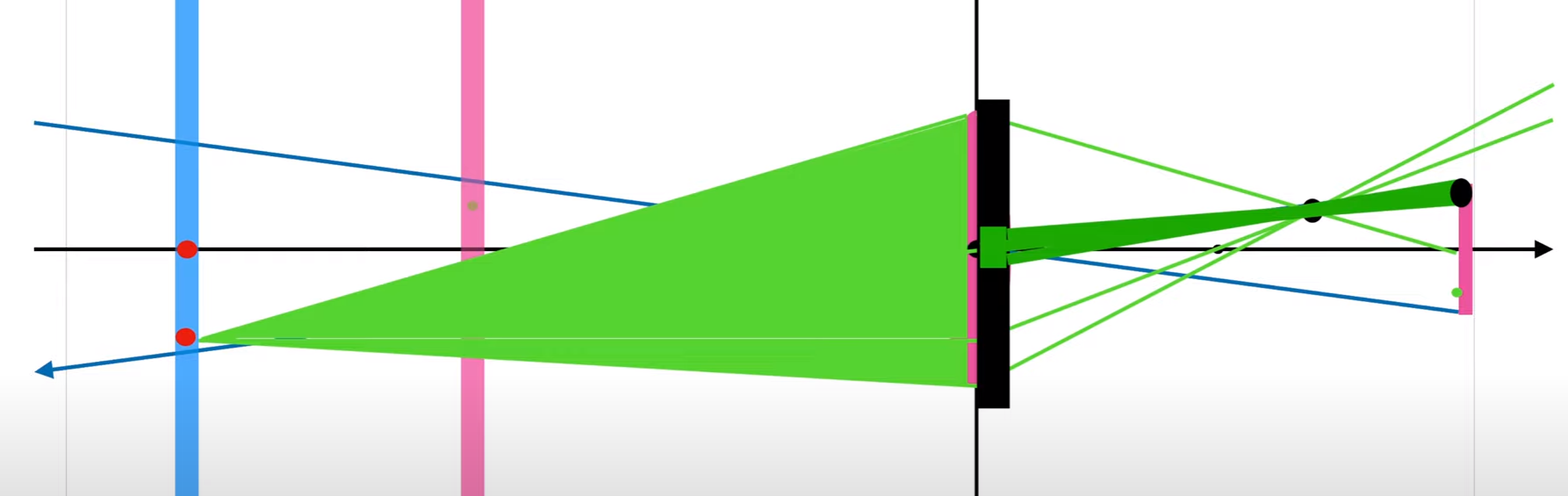

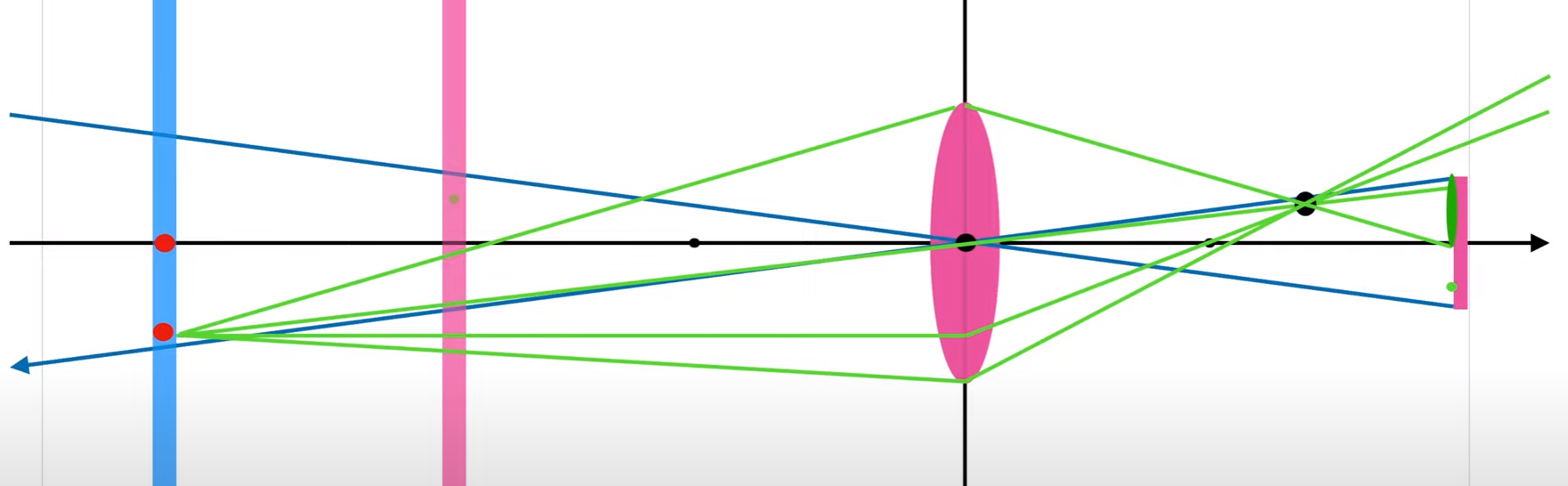

초점보다 멀리있는 곳에서 들어온 점(파란색 선상)은 센서에 하나의 점이 아닌 퍼진형태로 상이 맺힌다.









심도가 얇다: 조리개를 열었을 때 초점이 맞은 곳만 정확하게 표현되고 초점이 맞지 않는 멀리있는 곳은 흐리게 보임, 조리개를 열기 때문에 노출도 가장 높음

심도가 깊다: 조리개를 조였을 때 초점이 맞은 곳 뿐 아니라 초점이 맞지 않는 멀리있는 곳도 선명하게 보임, 조리개를 통하여 들어오는 빚의 양이 작음



심도가 있는 영상은 실제 조리개가 있어야 표현이 가능함, 노출은 디지털적으로 표현할 수 있지만 심도는 조리개에 의한 빛의 양을 물리적으로 조절하면서 조리개 사이로 들어온 초점에 의해 표현되는 것임
