[아두이노 기초교육] 피에조 스피커 제어

피에조 스피커에 대한 기초 전자회로에 대해 알아보고, Push Button 3개를 이용하여 피에조 스피커를 제어해본다.







1. 회로도 구성



- 피에조 스피커의 주파수를 제어하기 위한 Push buttion이 3개 있으며 순서대로 디지털 입력 4,3,2에 연결됨

- 피에조 스피커는 극성이 있으며 +를 디지털 출력 7번핀에 연결됨

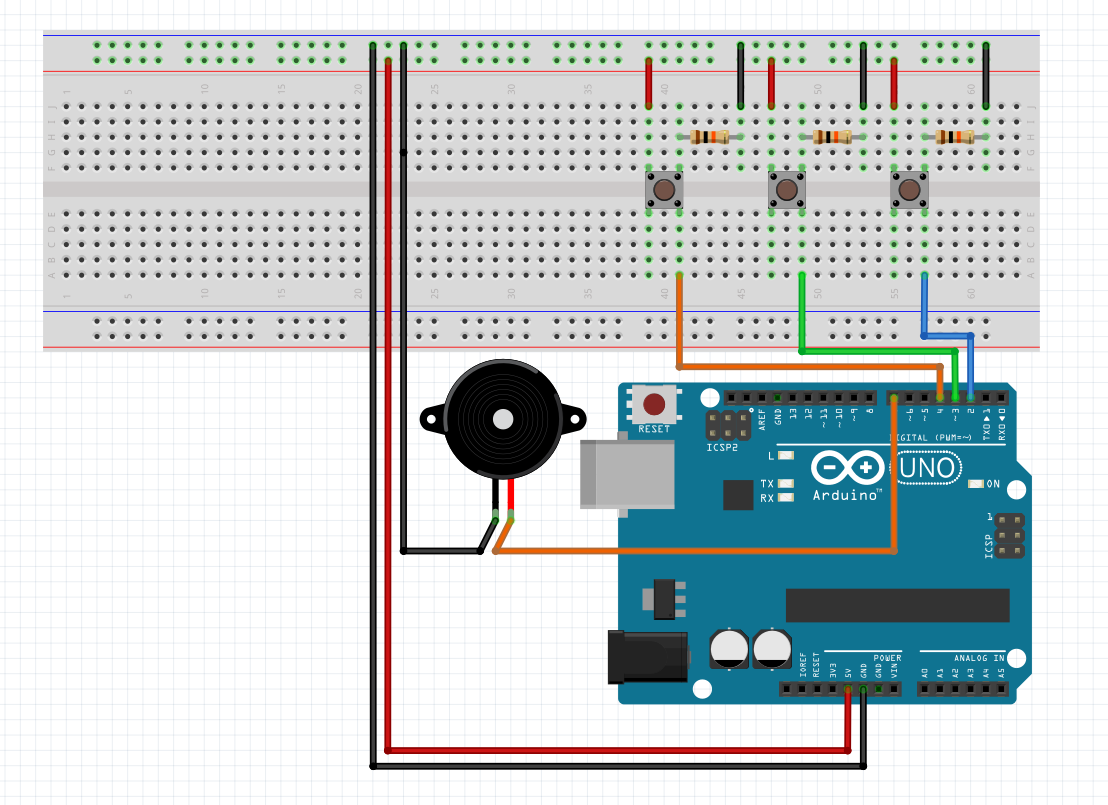

fritzing으로 작성한 브레드보드 구성







2. 회로설명



1) 피에조 스피커

- 전기적 신호를 주면 수축 또는 확장하게 되는 피에조 효과 이용

- 판을 진동시켜 소리를 냄

- 극성있음, 다리가 긴 쪽이 +

- PWM 주기를 변경하여 다양한 음을 만들 수 있음

- 아두이노에서는 tone()을 이용하여 PWM의 주기를 변경





3. 소스코드



AUNO_Basic_03_Piezo_Button.ino

0.00MB





/*****************************************************/ /*  Project   : Arduino Basic Training Course /*  Title     : 03_Piezo_Button /*  Descript  : Piezo Speaker control example with 3 Push Button /*  Platform  : Arduion UNO /*  IDE: Arduino Sketch 1.6/1.8 or vMicro /*  Author    : shlee853 /*  History   : Rev 1.0  2020.01.31  - Initial release  /* /*****************************************************/ #define PS    7 #define RB    4 #define GB    3 #define BB    2 #define NOTE_C3  131 #define NOTE_D3  147 #define NOTE_E3  165 #define NOTE_F3  175 #define NOTE_G3  196 #define NOTE_A3  220 #define NOTE_B3  247 #define NOTE_C4  262 #define NOTE_D4  294 #define NOTE_E4  330 #define NOTE_F4  349 #define NOTE_G4  392 #define NOTE_A4  440 #define NOTE_B4  494 #define NOTE_C5  523 #define NOTE_D5  587 #define NOTE_E5  659 #define NOTE_F5  698 #define NOTE_G5  784 #define NOTE_A5  880 #define NOTE_B5  988 #define NOTE_C6  1047 #define NOTE_D6  1175 #define NOTE_E6  1319 #define NOTE_F6  1397 #define NOTE_G6  1568 #define NOTE_A6  1760 #define NOTE_B6  1976 unsigned char cnt=0; int melody[] = {   NOTE_C3,NOTE_D3,NOTE_E3,NOTE_F3,NOTE_G3,NOTE_A3,NOTE_B3,NOTE_C4,NOTE_D4,NOTE_E4,NOTE_F4,NOTE_G4,NOTE_A4,NOTE_B4,NOTE_C5,NOTE_D5,NOTE_E5,NOTE_F5,NOTE_G5,NOTE_A5,NOTE_B5,NOTE_C6,NOTE_D6,NOTE_E6,NOTE_F6,NOTE_G6,NOTE_A6,NOTE_B6 }; void setup() {   // put your setup code here, to run once:   pinMode(RB, INPUT);   pinMode(GB, INPUT);   pinMode(BB, INPUT); } void loop() {   // put your main code here, to run repeatedly:   if(digitalRead(RB) == HIGH) {     cnt++;     if(cnt>27) cnt = 27;   }   if(digitalRead(GB) == HIGH) {     cnt=0;     noTone(PS);   }   if(digitalRead(BB) == HIGH) {     cnt--;     if(cnt<0) cnt = 0;   }   tone(PS, melody[cnt]); //  analogWrite(PS, melody[cnt]);  // PWM 값을 출력   delay(500);   }
